干濕聯合閉式冷卻塔
產品概述：
聯合了空氣冷卻和蒸發冷卻的換熱優勢，可以實現干、濕聯合運行。適用于工業循環水封閉式冷卻系統，尤其適用于干旱、缺水地區；廣泛應用于冶金、鋼鐵、電力、化工、煤化工、紡織（化纖、印染）、制藥、造紙、多晶硅等行業。
優點：
保留現有封閉式冷卻系統的優點——“三不污染”“兩節約”；
具有空冷換熱（不耗水）和蒸發式換熱（少耗水、冷卻水出口溫度低）的優勢互補；
解決空氣冷卻夏季不達效，蒸發冷卻耗水量高的問題，平衡了節水與達效的矛盾；
空氣冷卻與蒸發冷卻不同季節、不同換熱段起主導作用，并互為輔助冷卻；
智能化控制，節水，經濟運行；
能夠滿足較高環境溫度的干運行冷卻，節水率高；
集空氣動力學、熱力學、流體學、材料學、靜、動態結構力學，智能化控制、加工技術等多種學科為一體的綜合系統技術。

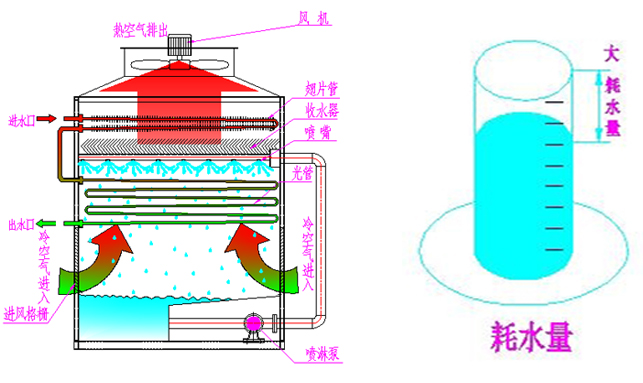

干濕閉式冷卻塔的基本運行原理：
聯合了空氣冷卻和蒸發冷卻的換熱優勢，可以實現干、濕聯合運行。設計停水溫度以上，蒸發冷卻為換熱主體，空氣冷卻為輔助，大部分熱負荷由蒸發冷卻承擔；設計停水溫度以下，空氣冷卻為換熱主體，蒸發冷卻為輔助，大部分熱負荷由空氣冷卻承擔，蒸發冷卻可停水干運行。達到循環水冷卻過程的節水、節約運行費用的目的。
循環系統分為
內循環系統：冷卻介質經過工藝設備換熱升溫進入閉式冷卻塔，先進入上部翅片管束進行預冷，在通過塔外連通管進入蒸發段冷卻盤管進行熱交換將熱量送入外界，冷卻后的工藝介質由系統循環水泵送往工藝設備，循環使用。在干/濕聯合運行模式下，利用了顯熱及蒸發潛熱。相比于傳統的蒸發設備，產生白霧的趨勢可大大降低，還可以節約大量的水。氣溫到達設計溫度后噴淋水可以停止使用，依靠空氣降溫。
外循環水系統：閉式塔自帶噴淋集水槽，噴淋泵從塔下部集水槽吸水送至上部布水管道，通過噴頭均勻噴灑在盤管熱交換器表面，盤管內冷卻介質的熱量通過管壁傳遞給管外的水膜，部分水蒸發后帶出熱量，在風機的作用下排出塔外。蒸發的噴淋水落入下部水槽再次循環使用，同時需要補充蒸發消耗的噴淋水。
閉式塔風機持續從塔外引入干燥的空氣，吸收水蒸發排出的熱量排出塔外，保證良好的冷卻效果。
內循環冷卻介質通過熱交換器管（盤管）進行換熱，避免了被外循環水和空氣直接接觸而導致水質污染。
干濕聯合閉式塔的運行模式：
1、干/濕聯合運行模式
在這種模式下，流體先進入干翅片盤管進行冷卻，然后再進入主題蒸發盤管部分，被進一步冷卻后流出。噴淋水從冷水盤由水泵送至主體蒸發盤管上方的噴淋水分布系統。在噴淋水潤濕的蒸發盤管表面進行蒸發換熱，噴淋水經過盤管后下落至集水槽。流經盤管的空氣被蒸汽飽和并帶走熱量，同時風扇對翅片管內的流體進行冷卻。
在干/濕聯合運行模式下，利用了顯熱及蒸發潛熱。相比于傳統的蒸發設備，即使是在尖峰條件下，產生白霧的趨勢可大大降低，還可以節約大量的水。
在降低熱負荷和/或環境溫度的條件下，蒸發冷卻以及水的消耗量因通過蒸發盤管內的流量不斷降低而明顯減少，這是通過自動閥調節旁通流量來實現的，同時也控制了出口流體溫度。
這種自動控制裝置能夠保證較大限度地利用翅片管冷卻，并較大限度降低主蒸發盤管蒸發換熱量。在干/濕聯合運行模式下，這種傳熱方式和流量控制方式可以較大程度實現節約用水。
由于蒸發水量的減少，同時通過干翅片管對所排放的空氣加熱，從而FB系列產品減少了白霧現象出現。
2、干式運行模式
在干式運行模式下，噴淋水系統關閉，節約水泵能耗。
待冷卻的流體從翅片管進入串聯主蒸發盤管，流量控制閥保持全開，以確保流體流過兩個盤管，從而較大限度地利用換熱表面。
在這種模式下，沒有水的蒸發消耗，并且完全沒有白霧產生。
產品可選擇在50F（10℃）到60F（15℃）甚至再高的干球溫度切點，這取決于項目的具體需求。
當設備在干式運行模式持續工作時間較長時，建議排空水盤內的水，這樣無需防凍保護和水處理。
